- az USS rendszer kapcsolószekrényekben kialakítható kiegészítő vezérlésekhez, jelzésekhez nyújt rugalmas megoldást azzal, hogy az alapmodulba különböző kapcsolókat, jelzőfényes kapcsolókat, nyomógombokat, visszajelzőket, villogó jelzőfényt és vakfedelet lehet behelyezni az USS-00, -01, .. -15 típusok közül
- egy alapmodulba két, egymástól fügetlenül működő kiegészítő betét helyezhető el (pl.: 1 kapcsoló+1 jelzőfény, 2 kapcsoló, 2 jelzőfény), mellyel helyet takarít meg a kapcsolószekrényben
- USS - "Csináld magad" = a kiegészítő betétek az alapmodulba egyszerűen bepattinthatók, melyek helyzetét, típusát a felhasználó szakember választja ki igényei szerint
- a felhasználó által készített egyedi konfigurációk bármikor könnyen módosíthatók, a betétek cserélhetők (feszültségmentesítés után).
- betét funkciók:
- kapcsolók, váltókapcsolók, nyomógombok - alacsony kapcsolási magasságú, nagyfelületű betétek, melyek kialakítása, kapcsolási mechanizmusa és érintkezőinek minősége megfelel a magas követelményeknek.
- kapcsolók visszajelzéssel - egy betétben egyesíti a kapcsoló és visszajelző funkció - a kapcsolóban lévő fényforrás működése beköthető csak visszajelzésre vagy a kapcsoló által vezérelve.
- folyamatos/villogó jelzőfények - nagy fényű SMD LED-ek, különböző színekben
- Betét típusok:

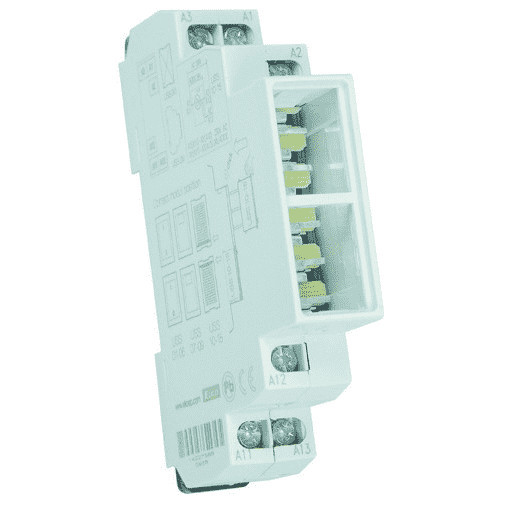

USS-ZM: alapmodul (modul sorkapcsokkal és érintkezőkkel)
USS-00: vakfedél az USS modul nem használt betéthelyének fedésére
USS-01: egypólusú kapcsoló
USS-02: váltókapcsoló
USS-03: kapcsoló + kapcsoló középállással
USS-04: kapcsoló + nyomógomb középállással
USS-05: nyomógomb + nyomógomb középállással
USS-06/R: nyitó nyomógomb
USS-06/S: záró nyomógomb
USS-07: Jelzőfényes kapcsoló (piros)
USS-08: Jelzőfényes kapcsoló (zöld)
USS-09: Jelzőfényes kapcsoló (sárga)
USS-10: Jelző LED (piros)
USS-11: Jelző LED (zöld)
USS-12: Jelző LED (sárga)
USS-13: Jelző LED (fehér)
USS-14: Villogó LED (piros)
USS-15: Jelző LED (kék)
Technikai paraméterek
- névleges áram/feszültség:
- USS-01, USS-03, USS-04, USS-05: 6 A / 250V AC
- USS-02, USS-06 / S, USS-06 / R: 8 A / 250V AC
- USS-07 08, USS-09: 8A / 250VAC
- jelzőlámpák tápfeszültsége: AC 250 V (A1-A2) vagy AC/DC 24 V (A1-A3)
- működési hőmérséklet: -20.. +55 °C
- kengyeles sorkapcsok, M3 kombinált csavarfej (PZ1)
- 1-MODUL széles, DIN sínre szerelhető
