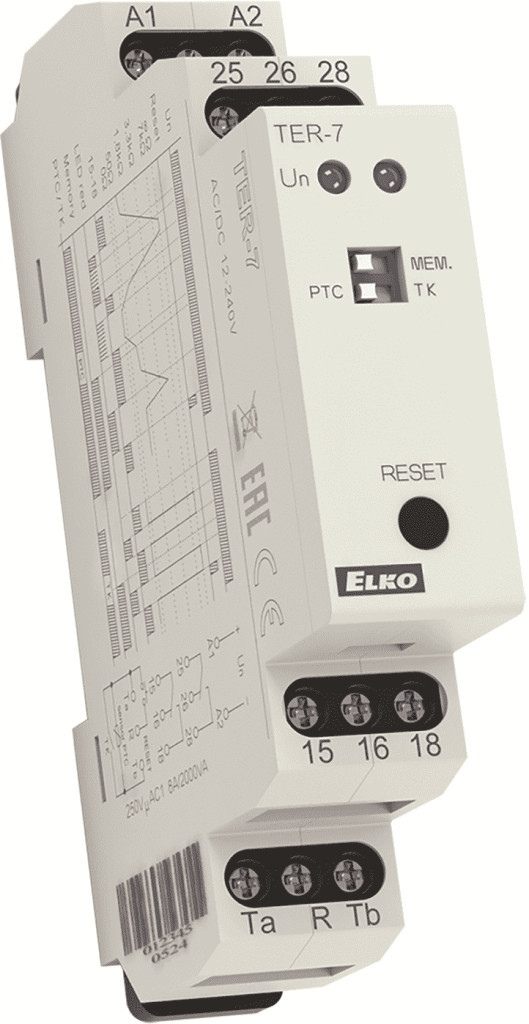

TER-7 /UNI - Hőmérséklet-felügyeleti relé

• a villamos motor tekercsei közé beépített PTC termisztorral felügyeli a motor hőmérsékletét
• fix kapcsolási szintek alapján kapcsol (PTC ellenállás)
• Érzékelő elem a motor gyártója által beépített PTC termisztor. külső PTC érzékelő vagy bimátálos érzékelő
• választható "MEMÓRIA" funkció - a relét hibára állás után blokkolja a kezelő beavatkozásáig (RESET gomb megnyomása)
• A hibáról történő visszaállás a RESET gombon kívül távolról, küslő kontaktussal is lehetséges (két vezetéken)
• érzékelő hiba figyelés: rövidzár vagy szakadás/leválasztás - a hibaállapotot a piros LED villogása jelzi
• kimeneti érintkező: 2x CO, 8 A/250 V AC1
• a motor hőmérsékletének túllépését piros LED jelzi
• az érzékelő csatlakozó pontjai nincsenek galvanikusan leválasztva, de egyikük rövidre PE-re köthető az eszköz károsodása nélkül
• hálózati áramellátás esetén a nulla vezetőt az A2 sorkapocsba kell csatlakoztatni!
• univerzális tápfeszültség AC/DC 24 - 240 V
• 1-MODUL széles, DIN sínre szerelhető


Technikai paraméterek

• Funkció: villamos motor tekercs hőmérsékletének felügyelet
• Tápfeszültség csatlakozók: A1-A2
• Tápfeszültség: AC/DC 24–240 V (AC 50–60 Hz)
• Tápfeszültség tűrése: -15%; + 10%
• Kimeneti érintkezők: 2x CO, 8 A/AC1 (AgNi)
• Üzemi hőmérséklet: - 20 .. +55 °C
• Működési helyzet: tetszőleges
• Felszerelés: DIN sínre (EN 60715)
• Védettség: IP40 az előlap / IP20 csatlakozók felöl
• Méretek: 90 x 17,6 x 64 mm
• Tömeg: 83 g
