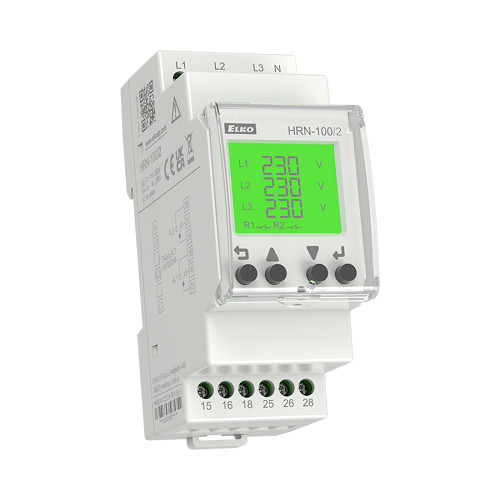

HRN-100/2 - Többfunkciós feszültségfelügyeleti relé 3 fázisra LCD kijelzővel

• Három- vagy négyvezetékes csatlakozás (nullával vagy nulla nélkül).
• Opcionálisan figyeli a magas- és alacsonyfeszültséget, valamint a frekvenciát 3 fázisú hálózatban.
• Lehetővé teszi a fáziskiesés, fázissorrend és fázisaszimmetria felügyeletét, beleértve a nulla megszakítását is (csak 4 vezetékes csatlakozás esetén).
• Az eszköz tápellátását a figyelt feszültségek biztosítják.
• Mindkét kimeneti érintkező külön-külön állítható.
• Méri a hálózati feszültség valódi eff ektív értékét (True RMS).
• Opcionálisan beállítható a kimeneti kontaktus késleltetése a mért hibaállapotra adott válaszhoz vagy a hibaállapotból az OK állapotba történő átmenethez, beleértve a kimeneti érintkezők válaszának késleltetését is a tápellátás csatlakoztatása után.
• Választható automatikus vagy kézi visszaállítás a hibaállapotból (memória).
• Választható a kimeneti érintkező zárása vagy nyitása hibaállapot mérésekor (Fail Safe/Non Fail Safe).
• Jelszavas védelem a beállítások jogosulatlan megváltoztatása ellen.
• Digitális kijelző háttérvilágítással, a hálózat aktuális állapotának ellenőrzésére, beleértve a lehetséges üzemzavarok jelzését is.
• Az utolsó öt hibaállapot előzményként tárolódik, mely visszamenőleg megtekinthető.
• Plombálható átlátszó fedél a kijelző és a kezelőszervek számára.

Technikai paraméterek

• Tápfeszültség és felügyelt feszültség:

  • U_LL = 3 ~ 155-500 V (AC 45-65 Hz)
  • U_LN = 3 ~ 90-288 V (AC 45-65 Hz)
• Teljesítményfelvétel: max. 5 VA
• Érintkezők száma: 2x váltó, 5A (AgSnO₂)
• Kimenet jelzése: a kijelzőn R1 és R2 ikon
• Szerelés: DIN sínre (EN 60715)
• Védettség: IP20 fedél és csatlakozók/IP40 előlap fedéllel
• Méretek: 90 x 36 x 66,5 mm
• Tömeg: 132 g
