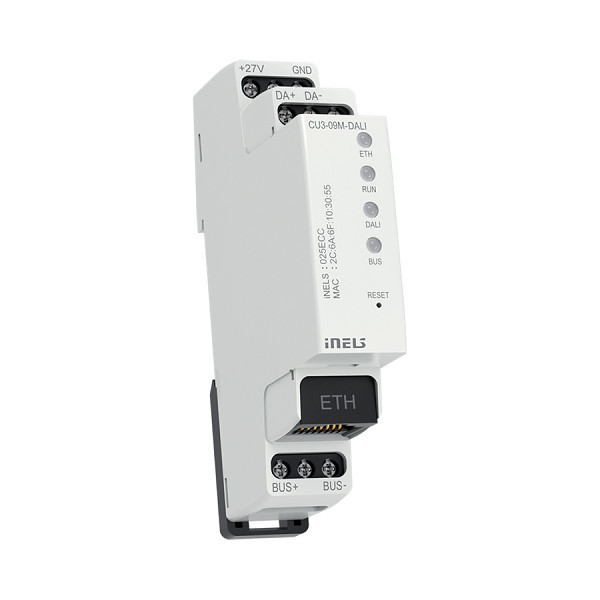

• A CU3-09M az iNELS BUS rendszerek egyik központi egysége.
• Az egység önállóan, autonóm projektként is működhet, vagy a központi szoftver által vezérelhető egy nagyobb projekt részeként.
• Az egység egy BUS-szal rendelkezik, amelyhez akár 32 elemet is csatlakoztathatunk az iNELS BUS portfólióból.
• Az áramfelvétel egy BUS ágon max. 1A lehet. Ha a csatlakoztatott egységek össz áramfelvétele 1A-nél nagyobb, akkor használható a 3A-es BPS3-01M.
• A CU3-09M/DALI rendszer egység egy DALI1/DALI2 buszszal van felszerelve.
• A DALI rendszerbusz akár 64 független DALI eszköz vezérlését teszi lehetővé.
• A DALI címzése az iDM3 szoftver segítségével végezhető el.
• Az RJ45 Ethernet csatlakozó közvetlen kommunikációra szolgál a felhővel, mobilalkalmazásból történő vezérléséhez, vagy az iNELS átjáróval való kommunikációhoz az iNELS IP topológián belül.
• A konfiguráció az iNELS3 Designer & Manager szoftverben (iDM3) történik.
• Az iDM3 segítségével frissíthetők a központi egységek és a buszra csatlakoztatott perifériás egységek firmware-jei.
• A központi egység MQTT protokollal van ellátva a harmadik féllel való kommunikációhoz.
• Az egység tápellátását iNELS tápegység biztosítja (27V DC-vel). A BUS1 táplálhatja a központi egységet.
• A CU3-09M/DALI rendszer egységek DIN sínre (EN60715) történő szerelésre vannak tervezve. 1-MODULE szélesek.

Ajánlott vezeték:

• iNELS BUS vezeték: 0,8mm átmérőjű csavart érpár: JY(st)y 2x2x0,8 típus. (min. követelmény: Jy(st)y 1x2x0,8)
  A kialakítható vezetékelési struktúrá és a hálózati feszültségű vezetékektől való távolságokat a felhasználói útmutató tartalmazza. Közös védőcsőben hálózati feszültségű vezetékkel nem kerülhet! A vezetékben szabadon lévő érpárra kommunikáció nem köthető, csak egyenfeszültség!
