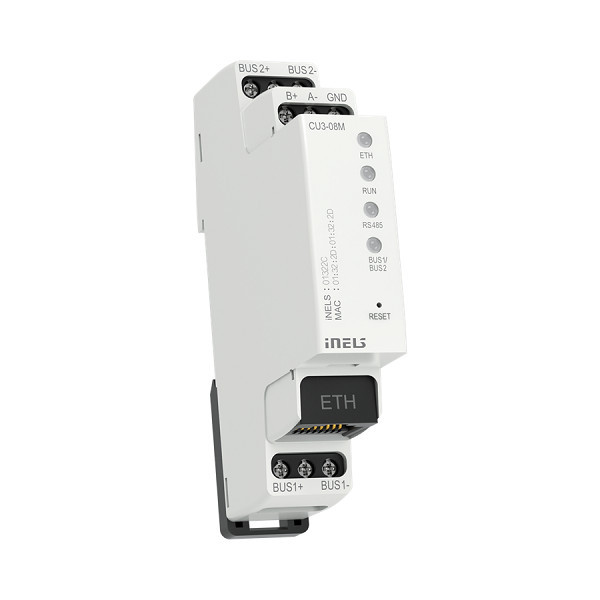

• A CU3-08M az iNELS BUS rendszerek egyik központi egysége.
• Az egység önállóan, autonóm projektként is működhet, vagy az IP-MASTER által vezérelhető egy nagyobb projekt részeként.
• A központi egységhez legfeljebb 64 eszközt (2x32) lehet csatlakoztatni, 2 buszvonalon.
• Az áramfelvétel egy BUS ágon max. 1A lehet. Ha a csatlakoztatott egységek össz áramfelvétele 1A-nél nagyobb, akkor használható a 3A-es BPS3-01M.
• Az RJ45 Ethernet csatlakozó közvetlen kommunikációra szolgál a felhővel, mobilalkalmazásból történő vezérléséhez, vagy az iNELS átjáróval való kommunikációhoz az iNELS IP topológián belül.
• A konfiguráció az iNELS3 Designer & Manager szoftverben (iDM3) történik. Az iDM3 segítségével frissíthetők a központi egységek és a buszra csatlakoztatott perifériás egységek firmware-jei.
• A központi egység MQTT protokollal van ellátva a harmadik féllel való kommunikációhoz.
• Az egység tápellátását iNELS tápegység biztosítja (27V DC-vel). A BUS1 táplálhatja a központi egységet.
• A CU3-08M rendszer egységek DIN sínre (EN60715) történő szerelésre vannak tervezve. 1-MODULE szélesek

Ajánlott vezeték:

• iNELS BUS vezeték: 0,8mm átmérőjű csavart érpár: JY(st)y 2x2x0,8 típus. (min. követelmény: Jy(st)y 1x2x0,8).

A kialakítható vezetékelési struktúrá és a hálózati feszültségű vezetékektől való távolságokat a felhasználói útmutató tartalmazza. Közös védőcsőben hálózati feszültségű vezetékkel nem kerülhet! A vezetékben szabadon lévő érpárra kommunikáció nem köthető, csak egyenfeszültség!
